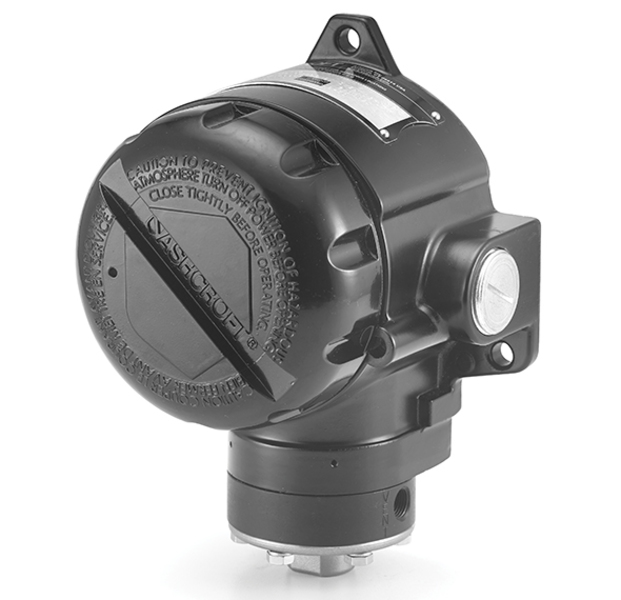

B7-Serie Explosionsgeschützter Druckschalter
B7-Serie Explosionsgeschützter Druckschalter
Der Ashcroft® B7 explosionsgeschütze Druckschalter wird in allen Industrie- und OEM-Anwendungen eingesetzt.
Features & Properties
Use & Application
Downloads
Features & Properties
Use & Application
Die B7-Serie explosionsgeschützten Druckschalter sind für die Anwendung in vielen Applikationen, die eine hohe Genauigkeit und Wiederholbarbeit benötigen, entwickelt worden:
Downloads
Datenblätter
Installation & Wartung
Konformitätserklärung
- 📄 EAC Ex Declaration of Conformity 🇬🇧
- 📄 B, D and T Switch Safety Manual 🇬🇧
- 📄 SIL certificate B, D & T switch 🇬🇧
- 📄 EAC Declaration of Conformity 🇬🇧
- 📄 ATEX EU DoC B7 D7 T7 Exia 2081X 08-2022 🇬🇧
Industriebroschüren
- 📄 Katalog Öl- und Gasindustrie DE 🇩🇪🇬🇧🇫🇷🇮🇹🇹🇷
- 📄 Instrumentation for Air Conditioning, Heating and Refrigeration Industries 🇬🇧
Produkt- & Technische Informationen
- 📄 Product Information Page Sanitary Switches SW-PI-55 🇬🇧
- 📄 Product Information Page Product Information page Switch for Level Control SW-PI-50 🇬🇧
- 📄 Product Information Page Sealed Conduit Connection SW-PI-54 🇬🇧
- 📄 Product Information Page Switch Oxygen Cleaning SW-PI-06B 🇬🇧
- 📄 Product Information Page Switch Medium Pressure Gas and Oil Limit SW-PI-28 🇬🇧
- 📄 Product Information Page Switch Info and Guidelines SW-PI-62 🇬🇧
- 📄 Product Information Page Switch Dial Seal Rating SW-PI-76 🇬🇧
- 📄 Product Information Page Switch Dual Diaphragm XG7 SW-PI-56 🇬🇧
- 📄 Product Information Page Switch Diaphragm Seal Combo SW-PI-30E 🇬🇧
- 📄 Product Information Page Switch Belleville Actuator XG3 SW-PI-58 🇬🇧
- 📄 Product Information Page Eight Steps to Selecting a Switch SW-PI-70A 🇬🇧
- 📄 Product Information Page Product for Sour Oilfield NACE MRO0175 and Sour Petroleum Refining Operations NACE MRO0103 ASH-PI-60D 🇬🇧
Zeichnungen & Modelle
- 📄 Drawing Pressure Switch B700 INH2O CN 06 🇬🇧
- 📄 Drawing Pressure Switch B700 PSI CEN6 07 XJM 🇬🇧
- 📄 Drawing Pressure Switch B700 PSI CEN6 06 XJM XTM 🇬🇧
- 📄 Drawing Pressure Switch B700 PSI CEN6 06 XJM 🇬🇧
- 📄 Drawing Pressure Switch B700 PSI CEN6 06 XJL XTM 🇬🇧
- 📄 Drawing Pressure Switch B700 PSI CN 15 XJM 🇬🇧
- 📄 Drawing Pressure Switch B700 PSI CN 25 XJM 🇬🇧
- 📄 Drawing Pressure Switch B700 PSI CN 15 CEN3 🇬🇧
- 📄 Drawing Pressure Switch B700 PSI CN 15 🇬🇧
- 📄 Drawing Pressure Switch B700 PSI CN 13 🇬🇧
- 📄 Drawing Pressure Switch B700 PSI CN 07 XCEN3 🇬🇧
- 📄 Drawing Pressure Switch B700 PSI CN 07 XJM 🇬🇧
- 📄 Drawing Pressure Switch B700 B,T,V 1000-3000 PSI CN 07 🇬🇧
- 📄 Drawing Pressure Switch B700 PSI CN 06 XJM XCH 🇬🇧
- 📄 Drawing Pressure Switch B700 PSI CN 06 XJM 🇬🇧
- 📄 Drawing Pressure Switch B700 PSI CN 06 🇬🇧
- 📄 Drawing Pressure Switch B700 PSI CN 02 XJL 🇬🇧
- 📄 Drawing Pressure Switch B700 PSI IP 07 XJL 🇬🇧
- 📄 Drawing Pressure Switch B700 PSI IP 06 XJL 🇬🇧
Der explosionsgeschütze Ashcroft® B7 Druckschalter wird in allen Industrie- und OEM-Anwendungen eingesetzt. Dieses Modell bietet eine hohe Genauigkeit, Wiederholbarkeit und Langlebigkeit, das robuste explosionssicher Gehäuse stellt optimalen Schutz sicher. Er eignet sich besonders für Druckregelung, Notabschaltung oder Alarmbetrieb in explosionsgefährdeten Bereichen.
Hauptmerkmale
UL, CSA, ATEX und IECEx Zulassungen für explosionsgefährdete Bereiche
Gehäuse aus Edelstahl 316L (optional)
Funktionale Sicherheit SIL 3 fähig
Schaltpunkte einstellbar zwischen 15% und 100% des Messbereichs
Explosionsgeschütztes Gehäuse bietet einen kompromisslosen Schutz
Große Auswahl an Schaltkontakten
CE, CRN und 3A Zulassungen
Interne Sicherungsschraube für Schaltpunktjustage
Märkte und Anwendungen
Öl und Gas
Essen und Trinken
Chemie und Petrochemie
Energie
Dampfkessel
Gasüberwachung, Gasbrenner
Pumpen und Kompressoren
Papier- und Zellstoffindustrie
Maschinen-Automatisierung
Wasser und Abwasser
HVAC-R
Wasserstoff und technische Gase
Prozessanschluss Bauart
Geschraubt
Messbereiche
Vakuum
Kombinierte Messbereiche
1 ... 210 bar
25 ... 375 mbar
Genauigkeit
1% der Messspanne
Werkstoff Messstoff-berührte Teile
Buna-N®
Teflon®
Viton®
Monel
Edelstahl 1.4404 (316L)
Bauart Schalter
SPDT Mikroschalter
DPDT Mikroschalter
Druckart
Überdruck
Schutzart
IP66 / NEMA 7/9
Werkstoff Gehäuse
Aluminium Epoxyd-beschichtet
Edelstahl 1.4404 (316L)
Setpoint
Schalthysterese begrenzt einstellbar
Ein Schaltwert, kundenseitig einstellbar
Schalthysterese werkseitig vorgegeben
Prozessanschlusslage
Unten
Elektrischer Anschluss
Kabelverschraubung Ex d
3/4 NPT innen
1/2 NPT innen
M20x1.5 innen
Montageart
Wandmontage
Direktmontage
2" Rohrschelle
