A-Serie Explosionsgeschützter Druckschalter
A-Serie Explosionsgeschützter Druckschalter

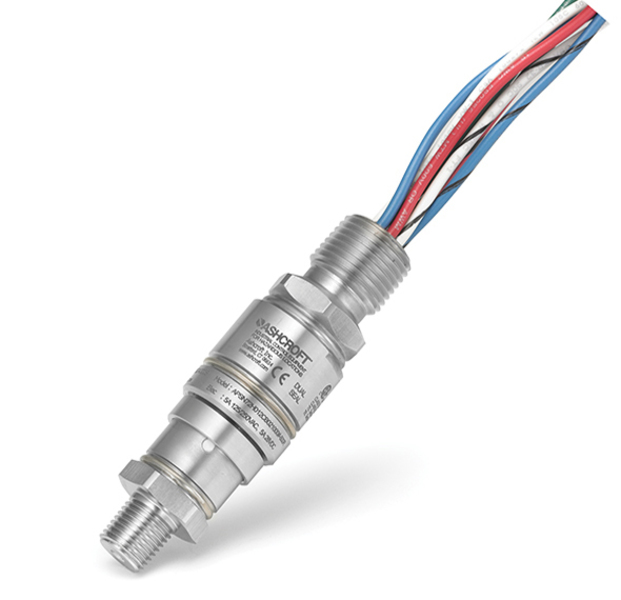

Der explosionsgeschützte Ashcroft® Miniaturdruckschalter APA und APS wurde für die Drucküberwachung in herausfordernden Anwendungen entwickelt.
Features & Properties
Use & Application
Downloads
Features & Properties
Use & Application
Der explosionsgeschützte APA und APS Miniaturdruckschalter ist für Anwendungen optimal, die eine kontinuierliche und sichere Drucküberwachung erfordern:
Downloads
Datenblätter
Installation & Wartung
- 📄 Instruction manual A-Series Explosion Proof Pressure Switch 🇬🇧
- 📄 Safety operating instructions A-series switch 🇬🇧
Konformitätserklärung
- 📄 SIL 3 Sicherheitsbetrachtung A-Schalter 🇩🇪🇬🇧
- 📄 SIL certificate A-series pressure switch 🇬🇧
- 📄 EU Declaration of Conformity ATEX APN7 🇬🇧
- 📄 EAC Declaration of Conformity 🇬🇧
Industriebroschüren
- 📄 Katalog Öl- und Gasindustrie DE 🇩🇪🇬🇧🇫🇷🇮🇹🇹🇷
- 📄 Katalog Hygienische Anwendungen DE 🇩🇪🇬🇧
- 📄 Instrumentation for Water Treatment and Waste Water Industries 🇬🇧
- 📄 Instrumentation for Air Conditioning, Heating and Refrigeration Industries 🇬🇧
Produkt- & Technische Informationen
- 📄 Product Information Page Sanitary Switches SW-PI-55 🇬🇧
- 📄 Product Information Page Product Information page Switch for Level Control SW-PI-50 🇬🇧
- 📄 Product Information Page Switch Oxygen Cleaning SW-PI-06B 🇬🇧
- 📄 Product Information Page Instrinsic Safety SW-PI-66 🇬🇧
- 📄 Product Information Page Switch Diaphragm Seal Combo SW-PI-30E 🇬🇧
- 📄 Product Information Page Switch A Series Date Code Identification SW-PI-80 🇬🇧
- 📄 Product Information Page Eight Steps to Selecting a Switch SW-PI-70A 🇬🇧
- 📄 Product Information Page Conventing Old A Series to New A Series Part Numbers SW-PI-77A 🇬🇧
Der explosionsgeschützte Ashcroft® Miniaturdruckschalter APA und APS wurde für die Drucküberwachung in herausfordernden Anwendungen entwickelt. Das Design erlaubt eine einfache Integration in Anlagen und Systeme. Dieses Modell ist bestens für Drucküberwachung, Not-Abschaltung und Anwendungen mit eingeschränktem Bauraum in explosionsgefährdeter Umgebung geeignet.
Hauptmerkmale
Weiter Betriebstemperaturbereich von -40° bis 89°C
Explosionsgeschütztes Gehäuse bietet einen kompromisslosen Schutz
Kompaktes Gehäuse und Messsystem aus Edelstahl 316L
FM, UL, CSA, ATEX und IECEx Zulassungen für explosionsgefährdete Bereiche
CE, CRN und 3A Zulassungen
Große Auswahl an Prozess- und elektrischen Anschlüssen
Funktionale Sicherheit SIL 3 fähig
Märkte und Anwendungen
Wasserstoff und technische Gase
Öl und Gas
Essen und Trinken
Chemie und Petrochemie
Energie
Pharmazeutika
Pumpen und Kompressoren
Maschinen-Automatisierung
Papier- und Zellstoffindustrie
HVAC-R
Messbereiche
Kombinierte Messbereiche
1 ... 1000 bar
Werkstoff Messstoff-berührte Teile
Edelstahl 1.4404 (316L)
Buna oder Viton für O-Ringe
Schutzart
NEMA 4X, 7, 9
IP67
Setpoint
Ein Schaltwert, werkseitig eingestellt
Ein Schaltwert, kundenseitig einstellbar
Schalthysterese werkseitig vorgegeben
Werkstoff Gehäuse
Edelstahl 1.4404 (316L)
Elektrischer Anschluss
Panzerrohrverschraubung 1/2 NPT außen
Panzerrohrverschraubung M20x1.5 außen
Prozessanschluss Bauart
Rohrstutzen
¾˝ Tri-Clamp®
1½˝ oder 2˝ Tri-Clamp®
VCR oder VCO Anschluss
Geschraubt
Genauigkeit
5% der Messspanne für Messbereiche -1/1 bis 7 bar
2% der Messspanne für Messbereiche ab 14 bar
Bauart Schalter
SPDT Mikroschalter
DPDT Mikroschalter
Druckart
Überdruck
