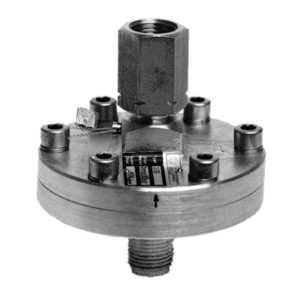

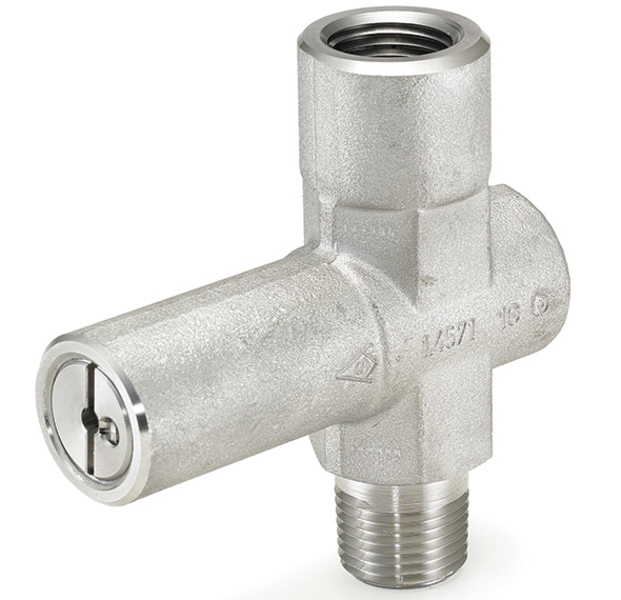

PL02 – Überdruckschutzvorrichtung
PL02 – Überdruckschutzvorrichtung
Die Ashcroft® PL02 Überdruckschutzvorrichtung dient zum Schutz von Druckmessgeräten vor Schäden, Genauigkeitsverlust und/oder Bruch bei Überlast.
Features & Properties
Use & Application
Downloads
Features & Properties
Use & Application
Die Ashcroft® PL02 Überdruckschutzvorrichtung ist ein optimales Zubehör für kritische Anwendungen mit anspruchsvollen Anforderungen.
Prozessanwendungen:
- Öl- und Gasförderung und -Verarbeitung
- Chemische und Petrochemische Industrie
- Kraftwerke
Downloads
Datenblätter
Installation & Wartung
Die Ashcroft® Überdruckschutzvorrichtung PL02 schützt empfindliche Messgeräte, indem sie den Druck bis zu einem bestimmten Wert begrenzt und sich erst öffnet, wenn der Druck unter einen bestimmten Wert fällt. Sie wird häufig eingesetzt, um Druckspitzen oder andere kurzzeitige Druckereignisse abzufangen, die Instrumente wie Manometer, Schalter und Messumformer beschädigen können.
Hauptmerkmale
NACE-Ausführung für H2S-Service
Einstellbereiche von 0,4 bar bis 600 bar
Automatisches Rückschalten erfolgt nach ca. 25% Druckreduzierung
Werkstoff Messstoff berührte Teile rückführbar mit 3.1 Zertifikat
Verhindert Beschädigung, Drift und Leckage am Messgerät
Trennt Prozess und Messinstrument im Fall einer Überlast
Märkte und Anwendungen
Maschinen-Automatisierung
Wasserstoff und technische Gase
Öl und Gas
Chemie und Petrochemie
Energie
Wasser und Abwasser
Pumpen und Kompressoren
Instrumentenanschluss Bauart
Geschraubt
Nenndruck
PN600
Nenngröße Prozessanschluss
½ NPT
G ½
M20x1.5
Werkstoff Messstoff-berührte Teile
Monel
Edelstahl 1.4404 (316L)
Edelstahl 1.4571 (316Ti)
Hastelloy C
Betriebstemperaturbereich
max. 80°C
Dämpfung
Integrierte Dämpfungsfunktion
Prozessanschluss Bauart
Geschraubt
