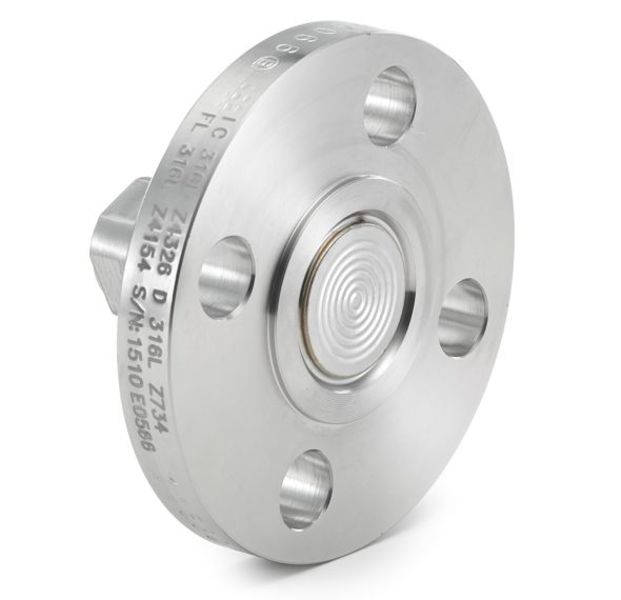

Guarnizione a membrana flangiata affacciata DF-ASME

Guarnizione a membrana flangiata affacciata DF-ASME

Der Ashcroft® DF-ASME – Frontbündige Flanschdruckmittler nutzt eine direkt mit dem Flansch verschweißte frontbündige Membran. Dadurch entfällt das aufwendige Druckmittlerunterteil.
Le guarnizioni a membrana tipo DF sono ideali quando la protezione del processo è un fattore fondamentale: Mercato dei processi: Petrolio e gas Raffinerie Chimica e petrolchimica Acqua e acque reflue Applicazioni di processo: Fracking petrolio e gas Processi conformi NACE (Separazione dei gas acidi) Biogas e Biodiesel

Caratteristiche principali

Certificati di materiale secondo EN 10204:2004 3.1

Selezione di materiali a contatto con il liquido

Protezione dalla rottura grazie alla convoluzione incorporata dietro il diaframma

Disponibile con anello di lavaggio opzionale

Il diaframma montato a filo impedisce l'intasamento dei fluidi di processo

Il design a filo riduce al minimo l'uso di costosi materiali umidi speciali

Gruppi conformi alla NACE

Mercati e applicazioni

Acqua e acque reflue

Petrolio e gas

Processi conformi alla NACE (separazione di gas acidi)

Raffineria

Chimico e petrolchimico

Energia

Biogas e biodiesel

Pompe e compressori

Automazione delle macchine

  • Specifiche tecniche
  • Downloads

Materiale delle parti bagnate

Tantalio

Acciaio inox 904L (1.4539)

Rivestito in PFA

Acciaio inox 321 (1.4541)

Acciaio inox 316L (1.4404)

Monel

Inconel

Hastelloy C

Rivestito in PTFE

Rivestimento in Halar

Placcato in oro

Duplex

Dimensione della connessione al processo

1" ... 4"

Pressione nominale

150 ... 2500 lbs.

Precisione

Tolleranza aggiunta ±0,5% tipico

Tipi di connessione dello strumento

Saldato

Filettate

Materiale della custodia o del corpo

Acciaio inox 316L (1.4404)

Tipo di connessione al processo

Flangia secondo ASME B16.5

Flangia secondo API 6A
