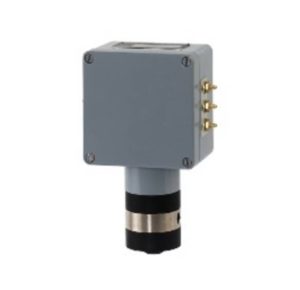

Differenzdruckschalter Modell GD
Differenzdruckschalter Modell GD
Der Ashcroft® Differenzdruckschalter Modell GD wird in anspruchsvollen Anwendungen eingesetzt, die ein Gehäuse aus Edelstahl 316 erfordern.
Features & Properties
Use & Application
Downloads
Features & Properties
Use & Application
Dieser Differenzdruckschalter wird in Anwendungen eingesetzt, die eine genaue und zuverlässige Drucküberwachung erfordern:
Downloads
Datenblätter
Installation & Wartung
- 📄 Instruction manual Switch CE mark 🇬🇧
- 📄 Instruction Manual GD switch high pressure 🇬🇧
- 📄 Instruction Manual GD switch low pressure 🇬🇧
Industriebroschüren
- 📄 Instrumentation for Water Treatment and Waste Water Industries 🇬🇧
- 📄 Instrumentation for Air Conditioning, Heating and Refrigeration Industries 🇬🇧
Produkt- & Technische Informationen
- 📄 Product Information Page Product Information page Switch for Level Control SW-PI-50 🇬🇧
- 📄 Product Information Page Switch Static Working Pressure SW-PI-51 🇬🇧
- 📄 Product Information Page Sealed Conduit Connection SW-PI-54 🇬🇧
- 📄 Product Information Page Switch Oxygen Cleaning SW-PI-06B 🇬🇧
- 📄 Product Information Page Switch Info and Guidelines SW-PI-62 🇬🇧
- 📄 Product Information Page High Static Operation Differential SW-PI-57 🇬🇧
- 📄 Product Information Page Switch Diaphragm Seal Combo SW-PI-30E 🇬🇧
- 📄 Product Information Page Eight Steps to Selecting a Switch SW-PI-70A 🇬🇧
Zeichnungen & Modelle
Der Ashcroft® Differenzdruckschalter Modell GD wird in anspruchsvollen Anwendungen eingesetzt, die ein Gehäuse aus Edelstahl 316 erfordern. Die einfache Konstruktion ermöglichen eine unkomplizierte Montage und Justage vor Ort, dabei gewährleistet unsere bewährte Technik eine hohe Zuverlässigkeit, Sicherheit und Genauigkeit. Er eignet sich besonders für Differenzdruckregelung, Notabschaltung oder Alarmbetrieb.
Hauptmerkmale
Große Auswahl an Schaltkontakten
Gehäuse aus Edelstahl 316 bietet einen kompromisslosen Schutz
Schaltpunkte einstellbar zwischen 15% und 100% des Messbereichs
Entwickelt für unkomplizierte Montage und Installation der Mikroschalter im Feld
Märkte und Anwendungen
Essen und Trinken
Filtertechnik
Pharmazeutika
Papier- und Zellstoffindustrie
Wasser und Abwasser
Messbereiche
75 ... 375 mbar
2 ... 28 bar
Bauart Schalter
SPDT Mikroschalter
DPDT Mikroschalter
Elektrischer Anschluss
3/4 NPT innen
1/2 NPT innen
M20x1.5 innen
Werkstoff Messstoff-berührte Teile
Edelstahl 1.4404 (316L)
Buna-N®
Teflon®
Viton®
Druckart
Differenzdruck
Schutzart
IP66 / NEMA 4X
Statischer Druck
PN100
0,375 ... 70 bar
Werkstoff Gehäuse
Edelstahl 1.4404 (316L)
Prozessanschlusslage
Inline
Unten und seitlich
Setpoint
Ein Schaltwert, kundenseitig einstellbar, Schalthysterese einstellbar
Ein Schaltwert, kundenseitig einstellbar, Schalthysterese werkseitig vorgegeben
2 unabhängige Schaltwerte, kundenseitig einstellbar, Schalthysterese werkseitig vorgegeben
Montageart
Wandmontage
Direktmontage
2" Rohrschelle
Prozessanschluss Bauart
Geschraubt
Genauigkeit
1% der Messspanne
