510/511 – Vollverschweißter Kompakt-Druckmittler mit Schraubanschluss
510/511 – Vollverschweißter Kompakt-Druckmittler mit Schraubanschluss

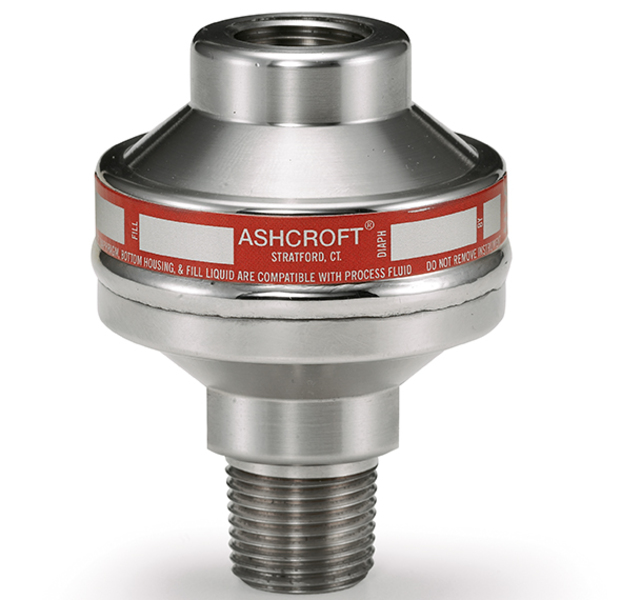

Der vollverschweißte Ashcroft® Kompakt-Druckmittler mit Schraubanschluss Modell 510 und 511 schützt Druckmessgeräte.
Features & Properties
Use & Application
Downloads
Features & Properties
Use & Application
Der Kompakt-Druckmittler Modell 510 und 511 wird in Anwendungen mit flüchtigen und gefährlichen Messstoffen eingesetzt, die eine sichere und zuverlässige Druckmessung erfordern:
Downloads
Datenblätter
Installation & Wartung
Konformitätserklärung
Industriebroschüren
- 📄 Katalog Öl- und Gasindustrie DE 🇩🇪🇬🇧🇫🇷🇮🇹🇹🇷
- 📄 Instrumentation for Water Treatment and Waste Water Industries 🇬🇧
Auswahlhilfen
Produkt- & Technische Informationen
- 📄 Product Information Page Product for Sour Oilfield NACE MRO0175 and Sour Petroleum Refining Operations NACE MRO0103 ASH-PI-60D 🇬🇧
- 📄 Product Information Page Diaphragm Seal attached to Bellows Gauge DS-PI-18B 🇬🇧
- 📄 Product Information Page Instruments not Available with Diaphragm Seals DS-PI-87 🇬🇧
- 📄 Product Information Page Diaphragm Seal with Vacuum Gauge DS-PI-45A 🇬🇧
- 📄 Product Information Page Diaphragm Seal with Dampening Device DS-PI-17B 🇬🇧
- 📄 Product Information Page Diaphragm Seal Volumetric Displacement DS-PI-15 🇬🇧
- 📄 Product Information Page Diaphragm Seal Temperature Error DS-PI-14 🇬🇧
- 📄 Product Information Page Diaphragm Seal High Temp Fill Fluid DS-PI-55C 🇬🇧
- 📄 Product Information Page Diaphragm Seal Failures and Corrective Steps DS-PI-04 🇬🇧
- 📄 Product Information Page Diaphragm Seal Chlorine Bromine Fluorine DS-PI-32A 🇬🇧
- 📄 Product Information Page DS-PI-82 pi-page-minimum-maximum-pressures-for-diaphragm-seal EN 03-2023 🇬🇧
Zeichnungen & Modelle
- 📄 Drawing Diaphragm Seal 511 HP male process 🇬🇧
- 📄 Drawing Diaphragm Seal 511 HP female process 🇬🇧
- 📄 Drawing Diaphragm Seal 511 LP male process 🇬🇧
- 📄 Drawing Diaphragm Seal 511 LP Female Process 🇬🇧
- 📄 Drawing Diaphragm Seal 510 HP male process 🇬🇧
- 📄 Drawing Diaphragm Seal 510 HP Female Process 🇬🇧
- 📄 Drawing Diaphragm Seal 510 LP Male Process 🇬🇧
- 📄 Ashcroft 510-511 Threaded Diaphragm Seal Index 🇬🇧
- 📄 Ashcroft Diaphragm Seal 511 XHP 🇬🇧
- 📄 Ashcroft Diaphragm Seal 511 🇬🇧
- 📄 Ashcroft Diaphragm Seal 510 XHP 🇬🇧
- 📄 Ashcroft Diaphragm Seal 510 🇬🇧
Der vollverschweißte Ashcroft® Kompakt-Druckmittler mit Schraubanschluss Modell 510 und 511 schützt Druckmessgeräte. Eingesetzt zur Sicherstellung der Kompatibilität des Messgerätes mit dem Prozess, zum Schutz vor Pulsationen und für hohe Messstofftemperatur verhindert er auch die Blockierung des Instrumentenanschlusses. Eine bewährte Lösung für Hochdruckanwendungen.
Hauptmerkmale
Werkstoff Messstoff berührte Teile rückführbar mit 3.1 Zertifikat
Spülanschluss (optional) ermöglicht einfaches Reinigen und Spülen
Große Auswahl an Anschlussgewinden
Vollverschweißte Konstruktion, verhindert unbeabsichtigte Demontage
Für Dauerlast ausgelegt, Lastwechsel getestet
Kosteneffektiv
Verschiedene Messstoff-berührte Werkstoffe zur Auswahl
NACE-Ausführung für H2S-Service (optional)
Märkte und Anwendungen
Pumpen und Kompressoren
Maschinen-Automatisierung
Öl und Gas
Alkylierung - Fluorwasserstoff und Schwefelsäure
NACE-Prozesse (Sauergasabscheidung)
Chemie und Petrochemie
Energie
Biogas und Biodiesel
Prozessanschluss Bauart
Geschraubt
Geschraubt mit Spülanschluss
Nenndruck
PN160
689 bar (optional)
Genauigkeit
Zusätzlich 0,5 % zur Kennlinienabweichung des angebauten Messgerätes (typisch)
Werkstoff Messstoff-berührte Teile
Duplex
Hastelloy C
Inconel
Tantal
Monel
Edelstahl 1.4404 (316L)
Instrumentenanschluss Bauart
Schweißanschluss
Geschraubt
Werkstoff Gehäuse
Edelstahl 1.4404 (316L)
Montageart
Direktmontage
